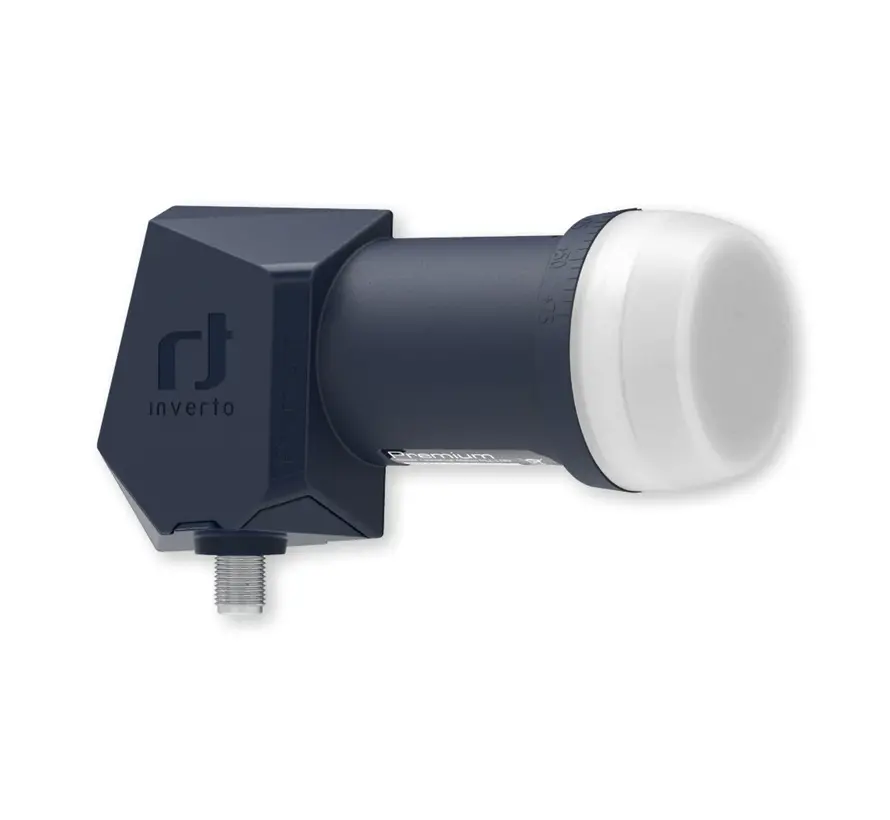

Inverto Single universal Premium PLL LNB IDLP-SNL413-PREMU-OPN
Inverto Single 40mm PLL LNB
IDLP-SNL413-PREMU-OPN
Deze LNB is ontworpen voor de wereldwijde DTH-markt (Direct to Home) en biedt een concurrerende oplossing met bescherming tegen 4G/LTE-interferentie. Dankzij de nieuwste chipsettechnologie levert deze LNB uitstekende ontvangst van satelliet-tv en -radio. Het ondersteunt zowel HD als UHD en kan het signaal naar één settopbox met één enkele tuner distribueren.
De LNB is zeer energie-efficiënt, heeft een lage ruisfactor en is optimaal beschermd tegen interferentie van 4G/LTE-netwerken, wat zorgt voor betrouwbare prestaties in elk scenario.
PLL Techniek:
PLL (phase lock loop) techniek die ervoor zorgt dat de oscillator zo stabiel mogelijk op een frequentie blijft zodat er perfecte ontvangst is.
Belangrijkste Kenmerken:
- Lage fase-ruis, DVB-S2 (HD en UHD) compatibel
- Zeer lage ruisfactor
- Laag energieverbruik
- Hoge isolatie van kruispolarisatie
- Hoge frequentie-stabiliteit
| Aantal uitgangen | : 1 |
| Satellieten | : 1 |

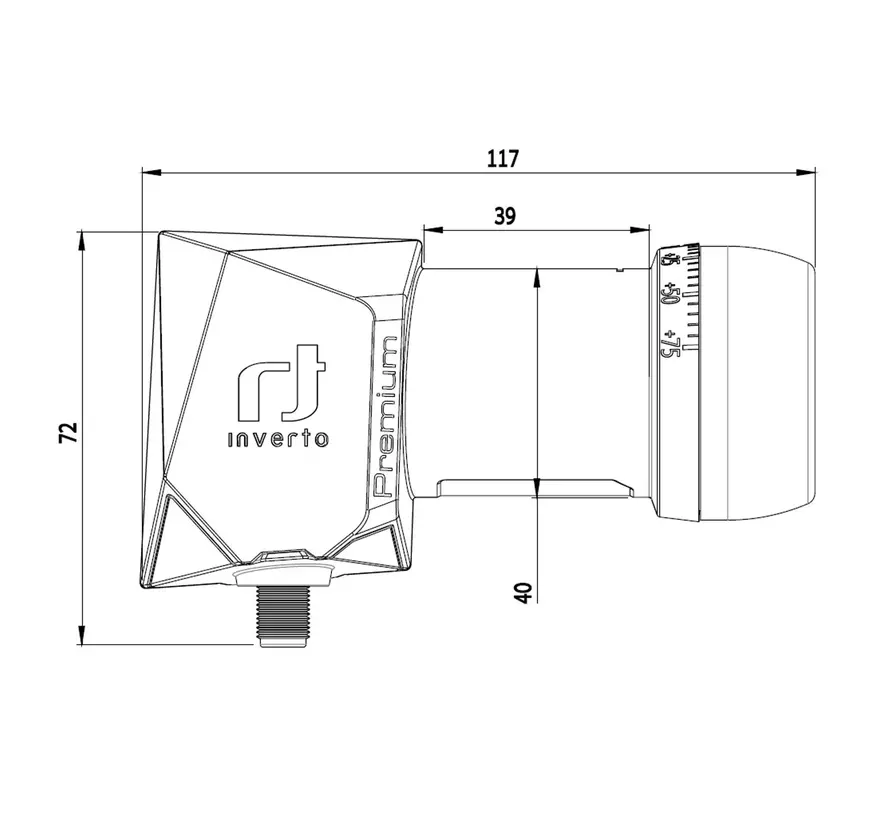

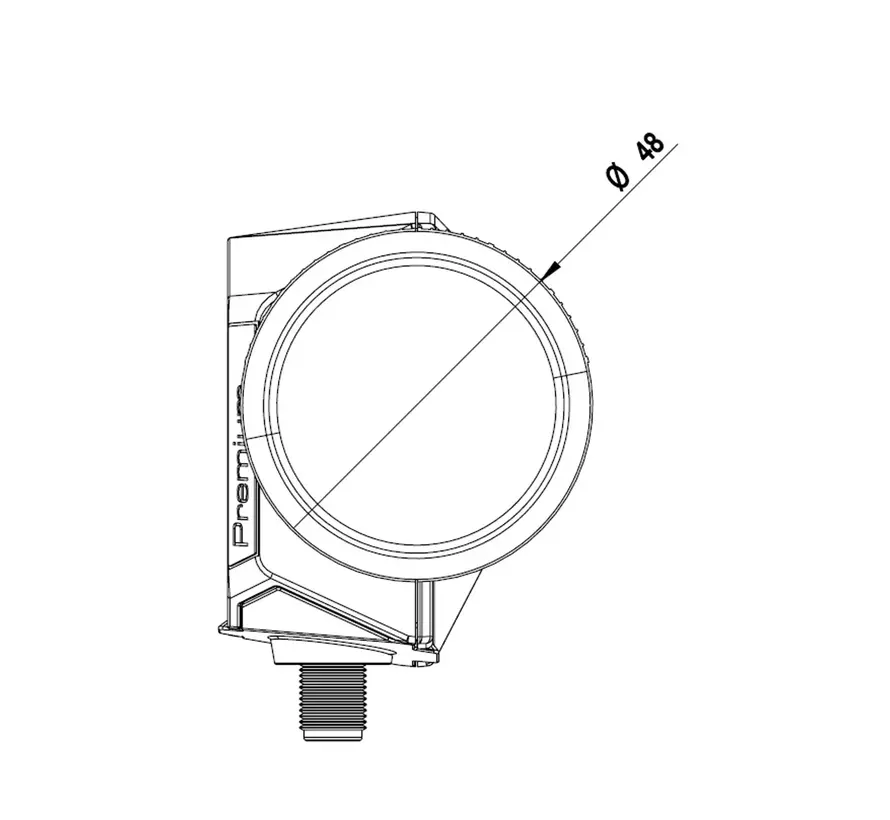

| Feedhals | : 40mm |
| Ruisgetal | : 0.2 dB |
| Aansluiting | : F-connector |
| Kleur | : Zwart/Wit |
Technische Specificaties:
- Ingangsfrequentiebereik lage band: 10,7 GHz ~ 11,7 GHz
- Uitgangsfrequentiebereik lage band: 950 MHz ~ 1950 MHz
- LO-frequentie lage band: 9,75 GHz
- Ingangsfrequentiebereik hoge band: 11,7 GHz ~ 12,75 GHz
- Uitgangsfrequentiebereik hoge band: 1100 MHz ~ 2150 MHz
- LO-frequentie hoge band: 10,6 GHz
- Ruisfactor: 0,2 dB typisch (max. 0,7 dB)
- Temperatuurafwijking LO: ±2,0 MHz max.
- LO initiële nauwkeurigheid: ±500 kHz max.
- Fase-ruis LO bij 1 kHz: -70 dBc/Hz
- Fase-ruis LO bij 10 kHz: -80 dBc/Hz
- Fase-ruis LO bij 100 kHz: -90 dBc/Hz
- Fase-ruis LO bij 1 MHz: -100 dBc/Hz
- Conversieversterking: 57 dB ~ 67 dB
- Versterkingsrimpel (over 26 MHz bandbreedte): 1 dB max. (piek-tot-piek)
- Versterkingsvariatie (over volledige band): 4 dB max. (piek-tot-piek)
- Beeldonderdrukking: 40 dB min.
- Derde orde intermodulatie - ICP3: +10 dBm min.
- 1 dB compressiepunt (bij uitgang): 0 dBm min.
- Kruispolarisatie-isolatie: 22 dB min.
- Besturingssignaal Ca (V): 10,0 V ~ 14,0 V
- Besturingssignaal Cb (H): 16,0 V ~ 20,0 V
- Besturingssignaal Cc (bandwisseling): 22 kHz ± 4 kHz
- Uitgang VSWR: 2,0 : 1 max.
- Spurious-niveau binnen band: -65 dBm max.
- Bedrijfstemperatuur: -30 °C ~ +60 °C
- Uitgangsimpedantie: 75 Ω (F-type)
- Uitgangsconnector type: F-Type (vrouwelijk)
- Stroomverbruik: 100 mA max. (10 VDC ~ 20 VDC)
- Gewicht: 111 g
