Technetix FRA-752X 0/2/4/8db versterker DOCSIS 3.1 - Ziggo geschikt
Huisversterker met 4 uitgangen en actief retourpad
Maak kennis met de nieuwste Technetix versterker speciaal ontwikkeld voor Ziggo. De versterker kan downstream signalen aan tot 1.2 GHz en is super efficiënt met 40% minder stroomverbruik dan concurrerende producten. De versterker blinkt uit in afscherming tegen storing van zowel 4G signalen als stroompulsen vanuit het netwerk.
De signaalversterker versterkt het CA signaal zodat er altijd een storingsvrij signaal is bij alle TV's in uw huis. Heeft u meer dan een tv en een modem? Dan adviseren de kabelmaatschappijen een versterker te plaatsen om de kwaliteit van het beeld en de snelheid van het internet optimaal te houden.
De CA signaalversterker moet bij voorkeur in de buurt van de coax hoofdaansluiting (SOP) geplaatst worden. In de meeste woningen van na 1985 zit de coax hoofdaansluiting in de meterkast, daar komt het signaal van het kabelbedrijf binnen. In huizen van voor 1985 zit deze over het algemeen in de woonkamer.

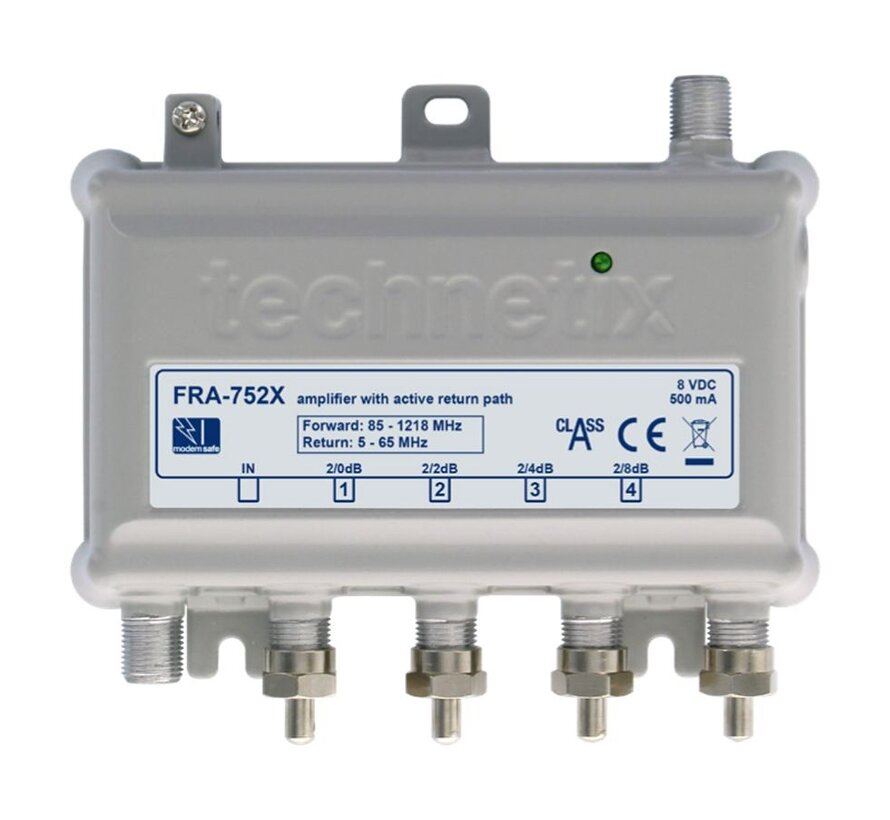

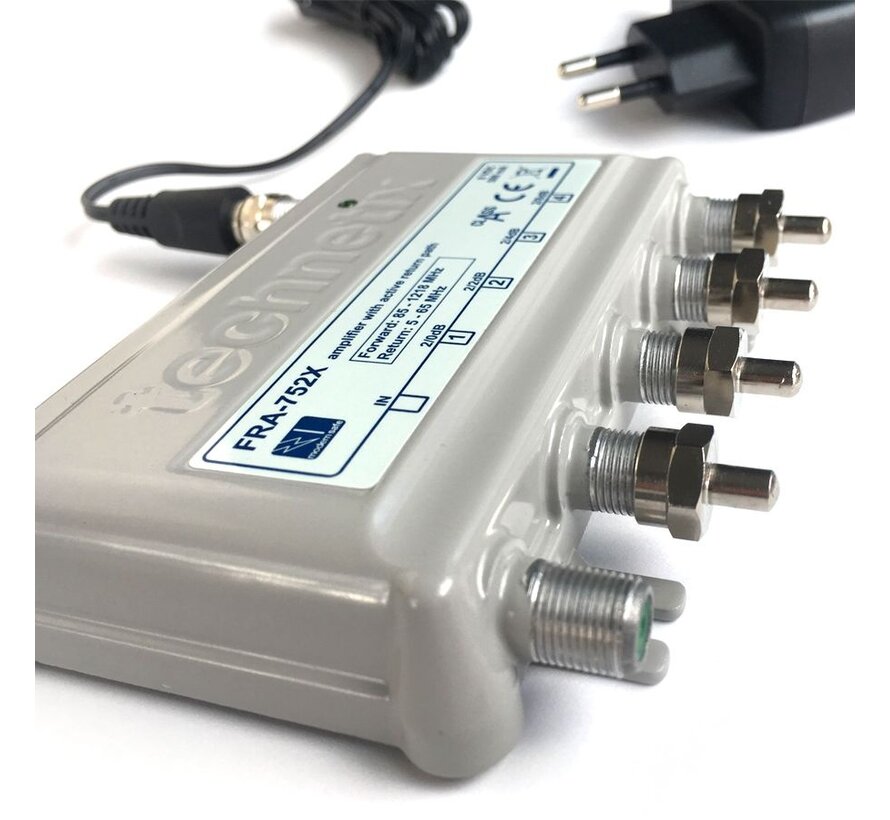

De Technetix FRA-752X is een professionele signaalversterker met 4 actieve uitgangen en een actief retourpad met 2 dB versterking. Deze versterker is geschikt voor (coax)kabellengtes tot ongeveer 20 meter. Technetix heeft deze signaalversterker voorzien van Modem Safe™-technologie, die de FRA-752X en aangesloten apparatuur beschermt tegen overspanning door bijvoorbeeld sterke modemsignalen. De poort tot poortisolatie zorgt er bovendien voor dat een sterk modemsignaal nooit interfereert met radio- of tv-signalen.

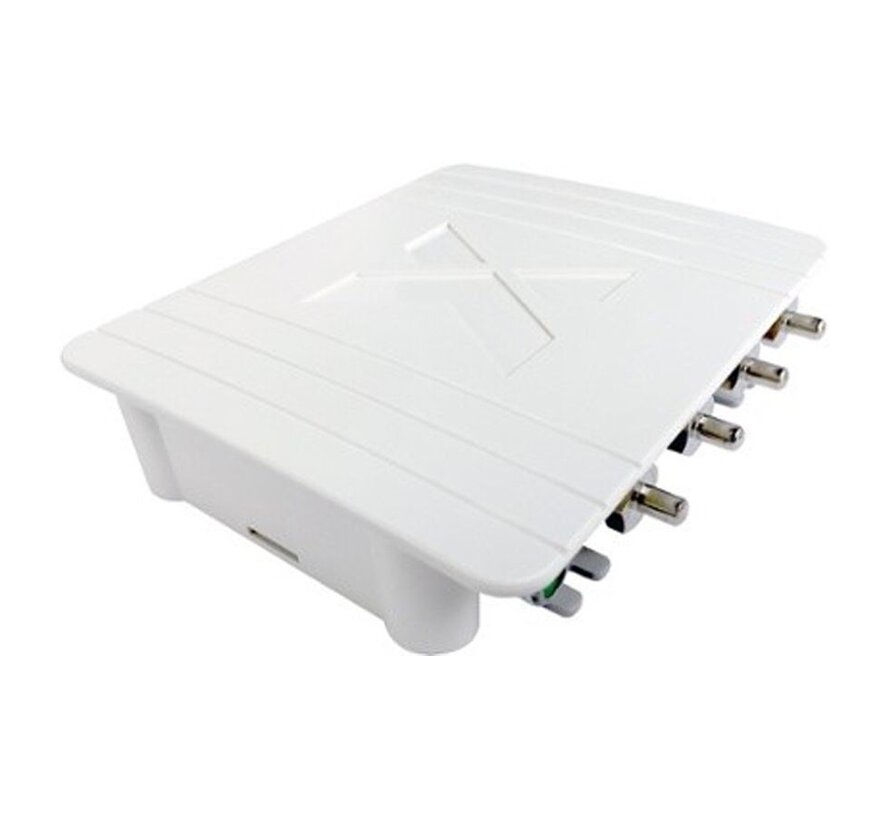

Naast de FRA-752X zit ook een witte afdekkap in de verpakking.
In het kort:
- Perfect voor gebruik in huis
- DOCSIS 3.1
- Ziggo-geschikt
- Uitstekende CSO/CTB-specificaties voor downstream signalen
- Hoge intermodulatiespecificaties voor upstream signalen
- Voldoet aan EN Klasse A screeningvereisten
- Verschillende versterking voor verschillende kabellengtes
Om verschillende kabellengtes te kunnen ondersteunen, is de versterking die de Technetix FRA-752X per poort levert verschillend:
Poort 1 (85-1218 MHz): 0,0 dB
Poort 2 (85-1218 MHz): 2,0 dB
Poort 3 (85-1218 MHz): 4,0 dB
Poort 4 (85-1218 MHz): 8,0 dB
Modem Safe™-technologie ingebouwd
Technetix heeft de FRA-752X versterker voorzien van Modem Safe™-technologie. Dit is een effectieve overspanningsbeveiliging voor een het netwerk en aangesloten apparatuur. Modem Safe™ blokkeert hoog- en laagspanningspulsen en ongewenste DC-spanningen. Verder voorkomt het magnetisering van interne onderdelen van de versterker, waar de prestaties van de versterker onder lijden.
Technische gegevens Technetix FRA-752X
- Frequentiebereik
- Forward path: 85-1218 MHz
- Retourpad: 5-65 MHz
Retourverlies
- In
- 5-65 MHz: min. 18,0 dB
- 85-1218 MHz: 18,0 dB
- Poort 1/2/3/4
- 5-65 MHz: 18,0 dB
- 85-1218 MHz: 18,0 dB
Isolatie (poort naar poort)
- 5-10 MHz: min. 22,0 dB
- 10-15 MHz: min. 30,0 dB
- 15-65 MHz: min. 35,0 dB
- 85-862 MHz: min. 26,0 dB
- 882-1218 MHz: min. 25,0 dB
Ripple
- Forward path:
- 85-120 MHz: +/- 1,0 dB
- 120-1000 MHz: +/- 0,75 dB
- 1000-1218 MHz: +/- 1,5 dB
- Return path:
- 5-65 MHz: +/- 1,0 dB
Versterking
- In naar Poort 1 (85-1218 MHz): gem. 0,0 dB
- In naar Poort 2 (85-1218 MHz): gem. 2,0 dB
- In naar Poort 3 (85-1218 MHz): gem. 4,0 dB
- In naar Poort 4 (85-1218 MHz): gem. 8,0 dB
- Poort 1/2/3/4 naar In (5-65 MHz): gem. 2,0 dB
Ruisgetal
- Forward path:
- 85-120 MHz: max. 7,0 dB (gem. 6,0 dB)
- 120-1218 MHz: max. 6,0 dB (gem. 5,0 dB)
- Return path:
- 5-65 MHz: max. 18,0 dB (gem. 14,0 dB)
- Nominal Input Level: max. 77 dBμV
- Forward Path Distortion
- CSO @ (77+Gain) dBμV: max. -63 dBc
- CTS @ (77+Gain) dBμV: max. -63 dBc
- Reverse Path Distortion (in band)
- Second order IMA (2-tone) @ 115 dBμV input: max. -50 dBc
- Third order intermodulation distortion (2-tone) @ 115 dBμV input: max. -50 dBc
- Spurious/oscillation
- 5-65 MHz: max. 20 dBμV
- 85-1218 MHz: max. 20 dBμV
Group delay
- 2 MHz @ 5-10 MHz: max. 30 ns
- 2 MHz @ 10-65 MHz: max. 10 ns
- 4,43 MHz @ 85-120 MHz: max. 20 ns
- 4,43 MHz @ 120-1218 MHz: max. 10 ns
- Surge Protection: On input: min. 1KV
- Galvanische isolatie
- 2120V DC (inner conductor input -> inner conductor output): max. 0,7 mA
- 230V AC (inner conductor input -> inner conductor output): max. 8,0 mA RMS
Screening Effectiveness (klasse A)
5-30 MHz: min. 85 dB
30-300 MHz: min. 85 dB
300-470 MHz: min. 80 dB
470-1218 MHz: min. 75 dB
Connectors
- In, Poort 1/2/3/4: F-connector (female)
- Stroom: via voeding met F-connector (female) aansluiting
Materiaal
- Behuizing: Aluminium die-cast, conductive chromate finish
- F-spring: NiSn plated Beryllium copper
- Bedrijfstemperatuurbereik: 0 °C to +40 °C
- Energieverbruik: 2 W
